Как настроить умное управление промышленными воротами на объекте

Чтобы безопасно настроить умное управление промышленными воротами, сначала оцените совместимость привода и панели, подготовьте отдельную линию электропитания, затем сконфигурируйте контроллер: входы, выходы, логические сценарии и сетевые параметры. После этого подключите все датчики безопасности, протестируйте аварийные режимы и только затем включайте удалённый доступ.

Короткий чеклист предварительных условий

Есть паспорт ворот и привода с актуальными электрическими схемами.
Линия питания выделена, с автоматом и устройством защитного отключения.
Все механические элементы ворот исправны, без закусываний и перекосов.
Подобран контроллер, совместимый по напряжению, типу двигателей и интерфейсам.
На объекте определены зоны безопасности и точки установки датчиков.
Ответственный за эксплуатацию назначен и проинструктирован.

Оценка ворот и выбор совместимого оборудования

На этом этапе вы определяете, можно ли дооснастить существующие ворота интеллектуальной автоматикой без замены привода, и подбираете контроллер, пульты, радиомодули и шлюзы под вашу задачу.

Когда решение подходит

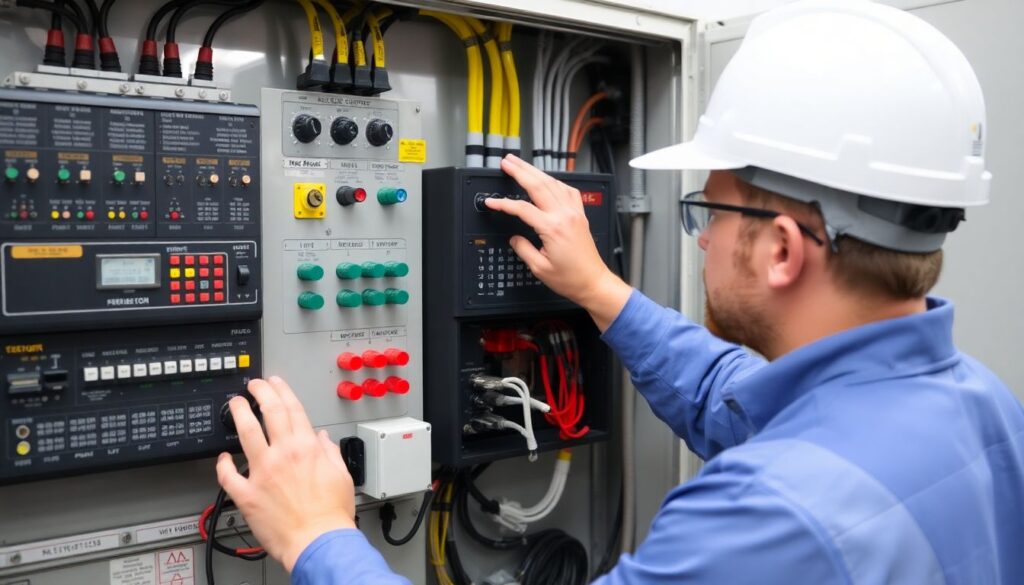

Как настроить умное управление промышленными воротами - иллюстрация

Воротам требуется централизованное или удалённое управление (склад, логистика, производственные цеха).
Существующие привода имеют клеммы для внешнего управления (сухие контакты, входы Open/Close/Stop).
Нужно связать ворота с BMS, SCADA или системой учёта доступа.
Есть запрос на системы автоматизации промышленных ворот под ключ, но без полной замены полотен и механики.

Когда лучше не внедрять умное управление

Ворота в аварийном состоянии: сильный износ направляющих, деформированное полотно, часто клинят.
Привод самодельный или без паспортных данных и схем подключения.
Отсутствует возможность безопасного монтажа концевиков и фотоэлементов.
Объект с очень жёсткими требованиями безопасности, а сертифицированных компонентов для вашей модели ворот нет.

Мини-чеклист осмотра до выбора контроллера

Зафиксированы тип ворот: секционные, откатные, рулонные, распашные.
Определено питание привода: однофазный или трёхфазный, номинальное напряжение.
На клеммной колодке привода найдены управляющие входы и концевые выключатели.
Проверены существующие блокировки: фотоэлементы, петлевые датчики, замки.

Сравнительная таблица выбора контроллера

Критерий	Базовый контроллер	Интеграционный контроллер (BMS/IoT)
Тип управления	Локальные кнопки, радиопульты	Локальное + сеть (Ethernet, RS-485, Wi‑Fi)
Интеграция	Нет или только сухие контакты	Modbus, KNX, BACnet, MQTT по паспорту
Безопасность	Базовые входы стоп/фотоэлементы	Расширенные зоны, логика сценариев, журнал событий
Кому подходит	Небольшие склады, мастерские	Крупные склады, ТЦ, логистические центры

Подготовка электропитания, заземления и защитных устройств

Надёжное и безопасное питание - обязательное условие перед запуском любой автоматики. Ошибки на этом шаге приводят к отказам, срабатыванию защиты или поражению электрическим током.

Что должно быть подготовлено

Отдельная линия питания от щита до привода и шкафа управления.
Автоматический выключатель и УЗО, подобранные по току и типу.
Рабочий контур заземления с проверенным сопротивлением (по ПУЭ для вашего объекта).
Силовые кабели соответствующего сечения и типа изоляции для условий эксплуатации.
Защита слаботочных цепей (предохранители, TVS-диоды, гальваническая развязка - по рекомендациям производителя).

Мини-чеклист электробезопасности перед монтажом

Наличие у исполнителя допуска по электробезопасности и средств защиты.
Схема электроснабжения объекта согласована и актуальна.
Выбран маршрут прокладки кабеля без пересечений с острыми кромками и горячими поверхностями.
Есть возможность отключить и заблокировать питание на время работ.

Пример таблицы параметров питания

Элемент	Основной параметр	Как проверить
Линия питания	Соответствие сечению по току привода	Сверить с паспортом привода и таблицами ПУЭ
Автоматический выключатель	Номинальный ток и характеристика (тип B/C)	Сравнить с паспортной мощностью и пусковыми токами
УЗО	Номинальный ток утечки и время срабатывания	Проверка тест-кнопкой и спец. прибором при пусконаладке
Заземление	Нормируемое сопротивление контура	Акт измерения лабораторией или энергетиками

Конфигурация контроллера: логика работы и сценарии доступа

Этот этап включает программирование входов/выходов, создание сценариев и проверку работы всех режимов. Перед началом убедитесь, что механика ворот полностью исправна и настроены все концевики.

Подготовительный мини-чеклист перед программированием

Загружены инструкции на контроллер и привод, известны обозначения клемм.
Есть ноутбук или интерфейс для доступа к настройкам (ПО, кабель, пароль).
Все сигнальные кабели уже проложены, но питание контроллера пока отключено.
Составлен перечень требуемых сценариев (кто и как управляет воротами).

Назначение входов и выходов контроллера

Подключите физические цепи к входам/выходам строго по схеме производителя. В настройках контроллера укажите тип каждого входа (кнопка, концевик, фотоэлемент) и каждого выхода (привод вверх/вниз, сигнальная лампа, замок).
- Маркируйте все кабели и клеммы, чтобы избежать путаницы.
- Отдельно фиксируйте в журнале, какой вход за что отвечает.
Базовая логика открытия, закрытия и стоп

Настройте стандартную последовательность: команда «Открыть», остановка по концевику «Открыто», команда «Закрыть» с остановкой по концевику «Закрыто», реакция на команду «Стоп» в любой точке хода.
- Проверьте, что направления движения не перепутаны (открытие/закрытие).
- Установите максимальное время хода, после которого срабатывает защита по тайм-ауту.
Конфигурация сценариев доступа

Определите роли: локальные кнопки, радиобрелоки, карточки доступа, центральная диспетчерская. Для каждой роли задайте разрешённые команды и временные ограничения, если требуется.
- Отдельно настройте аварийный сценарий «только локальное управление» при потере связи с сетью.
- Пропишите задержки, чтобы исключить ложные срабатывания при дребезге контактов.
Интеграция с внешними системами

Если ворота будут управляться через BMS или SCADA, включите нужный протокол (Modbus, KNX, BACnet или другой, поддерживаемый контроллером) и назначьте адрес устройства. Согласуйте список команд и статусов с интегратором.
- Задокументируйте регистры, команды и форматы статусов.
- Сразу протестируйте обмен: отправка команды, получение статуса, обработка ошибок.
Пошаговая проверка после конфигурации

Включив питание, тестируйте сначала в режиме наладки: низкая скорость, без нагрузки, с постоянным наблюдением за полотном. Проверяйте реагирование на каждую команду и каждый датчик.
- Зафиксируйте результаты проверки в акте пусконаладки.
- Не допускайте работу ворот без полностью проверенной логики безопасности.

Сводная таблица настроек логики

Группа настроек	Ключевой параметр	Рекомендуемое действие
Движение	Время хода и направление	Подобрать по фактическому времени движения + запас на задержки
Команды	Приоритет источников управления	Установить приоритет аварийных и локальных команд над удалёнными
Сценарии	Режимы «День/Ночь», расписания	Ограничить автоматические открытия во внерабочее время
Безопасность	Логика остановки/реверса при срабатывании датчиков	Всегда останавливать и по возможности отдавать команду на реверс

Подключение датчиков безопасности и согласование с автоматикой

Датчики безопасности защищают людей, технику и само оборудование. Нельзя допускать движение ворот, если сработала любая цепь безопасности.

Контрольный список проверки датчиков

Фотоэлементы: при перекрытии луча ворота не начинают движение, а при закрытии немедленно останавливаются и/или уходят в реверс.
Крайние концевики: при достижении положений «Открыто» и «Закрыто» привод останавливается без инерционного переразгона.
Линейные/магнитные концевики: срабатывают чётко в заданных точках, без дребезга и ложных срабатываний.
Контактные датчики кромки (если предусмотрены): при нажатии кромки закрытие прекращается и включается реверс.
Аварийная кнопка «Стоп»: мгновенно обесточивает привод, при отпускании не приводит к самопроизвольному запуску.
Замки и концевики калиток/люков: при открытой калитке невозможно запустить движение ворот.
Согласование с контроллером: каждая цепь датчика заведена на отдельный вход и имеет понятное отображение статуса.
Проверка в журнале событий: срабатывания датчиков фиксируются, чтобы было понятно, почему ворота не двигаются.
Испытание в реальных условиях: тесты выполняются при разных погодных условиях (освещённость, дождь, пыль).
Резервный сценарий: при отказе любого критичного датчика ворота блокируются до устранения неисправности.

Таблица согласования датчиков

Датчик	Режим работы	Действие контроллера
Фотоэлемент	Разрыв луча при закрытии	Немедленная остановка и реверс на открытие
Аварийный стоп	Нажат (нормально-замкнутый контакт разорван)	Полное отключение движения до ручного сброса
Концевик «Открыто»	Сработка при открытии	Остановка привода и блокировка дальнейшего открытия
Концевик «Закрыто»	Сработка при закрытии	Остановка привода и фиксация статуса «Закрыто»
Калитка в полотне	Открыта во время движения	Немедленная остановка и запрет движения до закрытия

Сетевые параметры, протоколы и удалённый мониторинг

Настройка сети позволяет включить умное управление, удалённый мониторинг и интеграцию с другими системами. Ошибки здесь обычно проявляются не сразу, но приводят к случайным зависаниям или потере связи.

Типовые ошибки при сетевой настройке

Использование одного и того же IP-адреса для нескольких контроллеров или устройств в сети.
Отсутствие изоляции между производственной сетью автоматики и офисным сегментом без межсетевого экрана.
Открытый удалённый доступ из интернета без VPN, сложных паролей и журналирования.
Смешивание разных протоколов (например, Modbus TCP и собственный протокол производителя) на одном и том же порту.
Игнорирование времени ответа: слишком короткие тайм-ауты вызывают ложные сообщения об ошибках связи.
Отсутствие резервного сценария работы при потере сети: ворота должны безопасно функционировать локально.
Несогласованная нумерация регистров/адресов при интеграции с BMS или SCADA.
Необновлённая прошивка контроллера, в которой могут присутствовать исправленные сетевые уязвимости.

Таблица ключевых сетевых параметров

Параметр	Что задать	Что проверить
IP-адрес/маска/шлюз	Уникальные значения в вашей подсети	Отсутствие конфликтов и доступность с диспетчерского ПК
Порт протокола	Значение по паспорту или согласованное с ИТ-отделом	Открытие порта на межсетевом экране и отсутствие блокировок
Учетные записи	Имена пользователей и пароли без значений по умолчанию	Невозможность входа по заводским логину/паролю
Журнал событий	Ведение логов подключений и команд	Корректная регистрация входов/выходов операторов

Тестирование, отладка и регламентное обслуживание

Финальный этап - комплексные испытания, фиксация настроек и план регулярного обслуживания. Это продлевает ресурс ворот и снижает вероятность аварийных простоев.

Базовый чеклист приёмочных испытаний

Проведены не менее нескольких полных циклов «открыть-закрыть» во всех режимах управления.
Все датчики безопасности отработали по сценарию при имитации срабатывания.
Записаны конечные настройки контроллера, сетевые параметры и сценарии доступа.
Персонал ознакомлен с аварийными процедурами и местоположением аварийных кнопок.

Альтернативные варианты реализации умного управления

Минимальная локальная автоматизация: только контроллер и радиопульты без сети. Уместно для небольших объектов, где монтаж и настройка автоматических промышленных ворот должны быть максимально простыми.
Локальная сеть + диспетчеризация: подключение к BMS или SCADA без выхода в интернет. Подходит для крупных производств с внутренней диспетчерской.
Полноценный удалённый доступ: VPN, веб-интерфейс или мобильное приложение, журналы событий и оповещения. Такой вариант имеет смысл, когда планируется система дистанционного управления промышленными воротами купить и интегрировать её в общую IoT-инфраструктуру.
Готовые комплекты производителя ворот: если вы планируете промышленные ворота с автоматикой купить сразу в сборе, выбирайте модели с уже протестированными решениями «умное управление промышленными воротами цена включена» - это упрощает ввод в эксплуатацию.

Таблица регламентного обслуживания

Операция	Периодичность	Что контролировать
Проверка работы датчиков безопасности	Регулярно, по внутреннему регламенту	Корректная остановка/реверс, фиксация в журнале
Осмотр кабелей и клемм	Периодически	Отсутствие повреждений, ослабленных соединений и коррозии
Проверка настроек контроллера	После обновлений и изменений в сети	Соответствие текущему проекту, резервная копия конфигурации
Обновление прошивки	По рекомендациям производителя	Необходимость исправления ошибок и уязвимостей

Типовые проблемы и рабочие решения

Почему ворота не реагируют на команды с пультов, но работают от локальных кнопок?

Проверьте питание радиоприёмника, корректность привязки пультов и приоритет источников управления в контроллере. Убедитесь, что сценарии доступа не блокируют радиоуправление по расписанию.

Почему ворота останавливаются посередине хода без видимой причины?

Проверьте журнал событий контроллера: возможно, срабатывают фотоэлементы или тайм-аут движения. Осмотрите направляющие на наличие препятствий и при необходимости увеличьте время хода в разумных пределах.

Почему нет связи с контроллером по сети, хотя локальное управление работает?

Проверьте IP-настройки, кабель и порт на коммутаторе. Убедитесь, что межсетевой экран не блокирует используемый порт протокола и что IP-адрес не конфликтует с другим устройством.

Почему после отключения питания сбиваются некоторые настройки?

Проверьте, сохранены ли параметры в энергонезависимой памяти контроллера и нет ли проблем с резервным питанием. При необходимости создайте и загрузите файл конфигурации из резервной копии.

Почему ворота не стартуют, пока нажата аварийная кнопка стоп?

Проверьте механическую фиксацию аварийной кнопки и правильность сборки цепи безопасности. После снятия аварии необходимо вручную подтвердить готовность системы, как указано в инструкции.

Почему датчики безопасности постоянно показывают ошибку, хотя визуально всё в порядке?

Проверьте правильность подключения (нормально-замкнутые или нормально-открытые контакты), полярность питания датчиков и экранирование сигнальных кабелей. Исключите попадание грязи, льда или посторонних предметов в зону работы датчиков.

Почему ворота открываются или закрываются без видимой команды?

Проверьте наличие паразитных импульсов на входах контроллера, заземление и качество питания. Исключите несанкционированный доступ к радиопультам и удалённым интерфейсам управления.
